HDMI extender DS-55522

Περιγραφή

Το κιτ επέκτασης HDMI KVM HDBaseT επιτρέπει τη μετάδοση μη συμπιεσμένων σημάτων ήχου/βίντεο υψηλής ευκρίνειας σε μεγάλες αποστάσεις μέσω καλωδίου δικτύου CAT6A (ή καλωδίου δικτύου υψηλότερων προδιαγραφών). Η μέγιστη εμβέλεια μετάδοσης είναι 150 m. Χάρη στην τεχνολογία PoC, μόνο μία μονάδα χρειάζεται να συνδεθεί στην τροφοδοσία μέσω εξωτερικού τροφοδοτικού. Η μονάδα δέκτη είναι εξοπλισμένη με δύο θύρες USB (1.1) για τη σύνδεση ποντικιού και πληκτρολογίου, οι οποίες επιτρέπουν τον εύκολο έλεγχο της πηγής σήματος στην οθόνη/οθόνη εξόδου. Η αμφίδρομη μετάδοση σήματος υπέρυθρης ακτινοβολίας (IR) αποτελεί επίσης μέρος του πεδίου εφαρμογής αυτής της λύσης.

• Υποστήριξη HDBaseT 1.0 μέσω καλωδίου CAT6A/7/8 έως 100 μέτρα
• Εμβέλεια μετάδοσης – Full HD (1080p / 60 Hz): 150 m (μέγ.)
• Εμβέλεια μετάδοσης – UHD (4K / 60 Hz): 120 m (μέγ.)
• Υποστήριξη 4K 2K/60Hz (4:4:4)
• Απόδοση βίντεο: 18 Gbps
• Υποστήριξη EDID (2 λειτουργίες) – 1: αντιγραφή – δέκτης με έξοδο HDMI / 2: τυπική – 1080p, 2 κανάλια
• Αμφίδρομη μετάδοση σήματος υπέρυθρης ακτινοβολίας (IR)
• Είναι δυνατή η σύνδεση ποντικιού και πληκτρολογίου στη μονάδα δέκτη (2x USB 1.1) για εύκολο έλεγχο της πηγής σήματος από την οθόνη εξόδου.
• PoC (Power over Cable) μόνο μία μονάδα απαιτεί εξωτερική τροφοδοσία ρεύματος
• Μεταλλικό περίβλημα
• Κατάλληλο για τοποθέτηση σε τοίχο

Description The HDBaseT HDMI KVM extender kit enables the transmission of uncompressed, high-definition audio/video signals over long distances over a CAT6A network cable (or higher specification network cable). The maximum transmission range is 150 m. Thanks to PoC technology, only one module needs to be connected to the power supply via an external power supply. The receiver module is equipped with two USB ports (1.1) for connecting a mouse and keyboard, which allows convenient control of the signal source on the output screen/display. Bi-directional infrared (IR) signal transmission is also part of the scope of this solution.

• HDBaseT 1.0 support over CAT6A/7/8 cable up to 100m
• Transmission range – Full HD (1080p / 60 Hz): 150 m (max.)
• Transmission range – UHD (4K / 60 Hz): 120 m (max.)
• 4K 2K/60Hz support (4:4:4)
• Video throughput: 18 Gbps
• EDID support (2 modes) – 1: copy – receiver with HDMI output / 2: standard – 1080p, 2 channels
• Two-way infrared (IR) signal transmission
• It is possible to connect a mouse and keyboard to the receiver module (2x USB 1.1) for convenient control of the signal source from the output display
• PoC (Power over Cable) only one module requires an external power supply
• Metal housing
• Suitable for wall mounting

7644
3492
3449
3506
3731
18144
18707
3452
18709
6646
18143
3469
3725
14816
1994
Dimensions

• (1 module): L 6.5 x W 14 x H 1.8 cm
• Weight (1 module): 246 g

Accessories included

• 1 x transmitter module
• 1 x receiver module
• 1 x IR transmitter cable (1.5m)
• 1 x IR receiver cable (1.5m)
• 1 x Power adapter (DC 24V/1A, 1.15m)
• 1 x USB connecting cable (1.5m)
• 1 x mounting materials
• 1 x User Manual

Other features

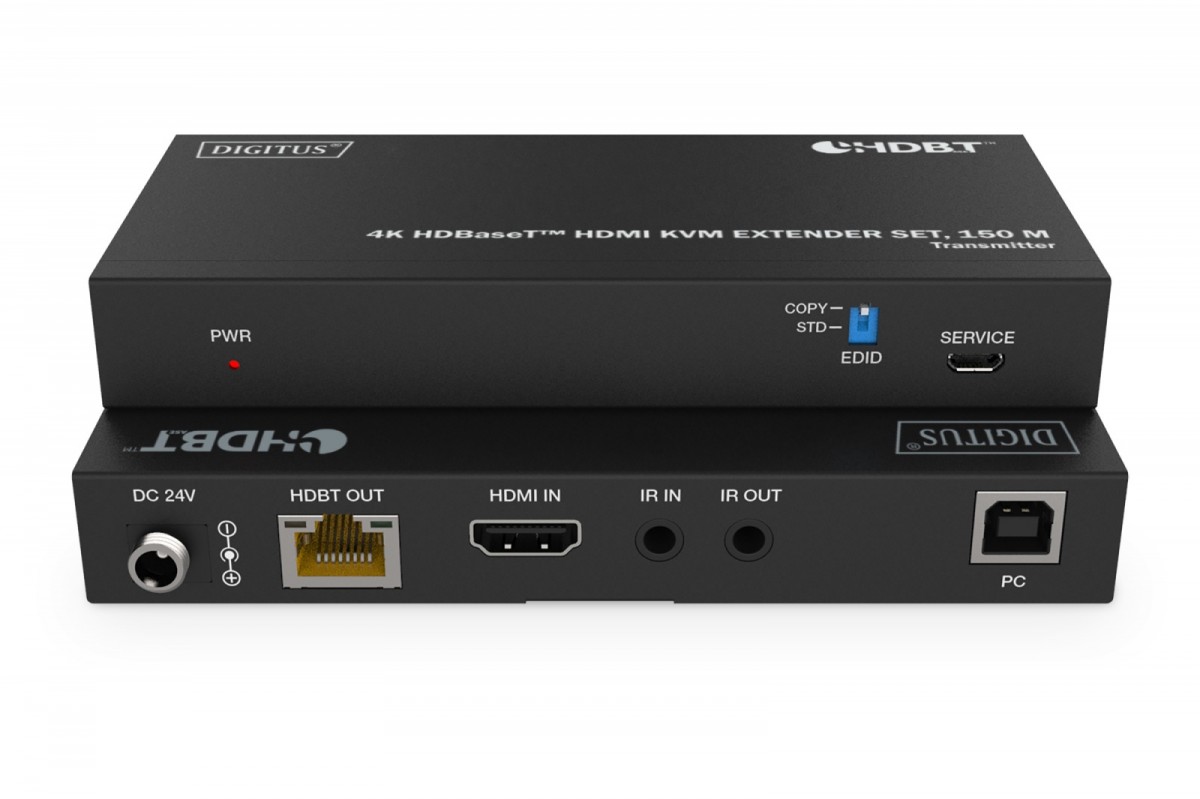

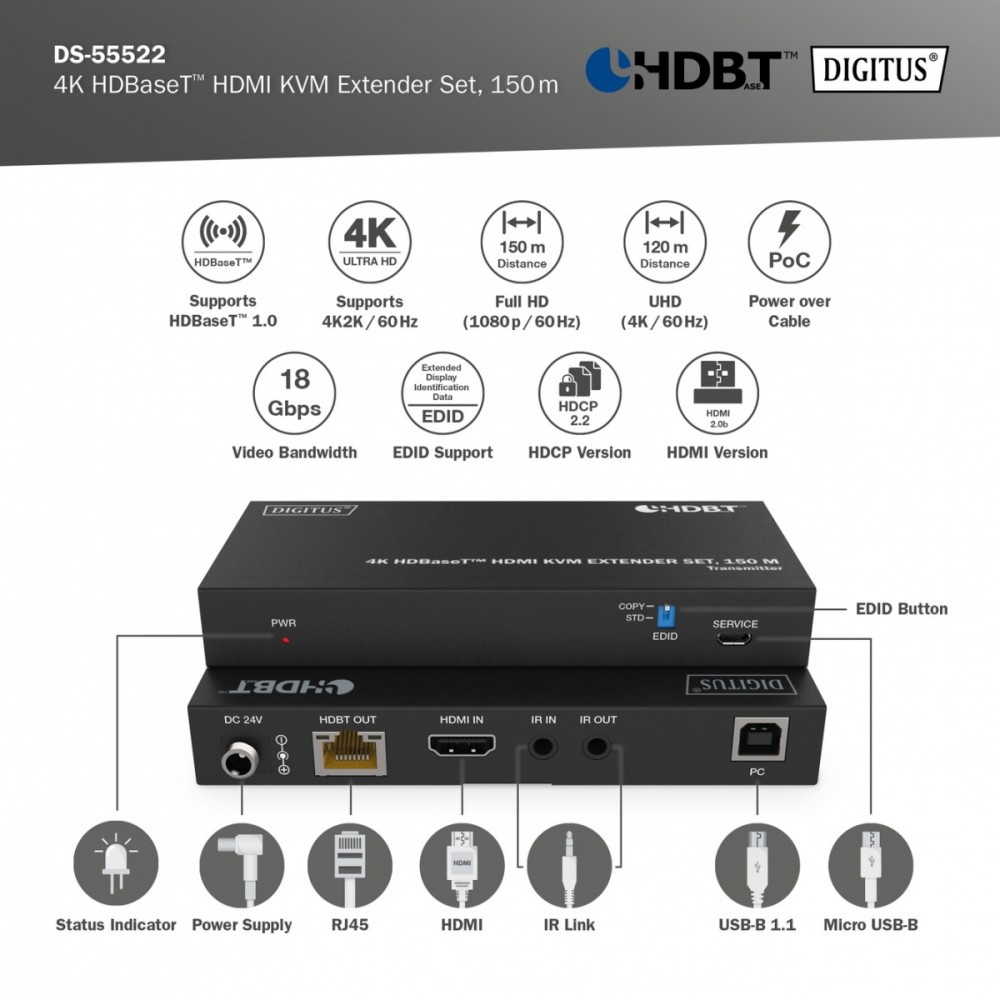

• Transmitter Module Connectors:
• 1 x HDMI input (4K / 60 Hz) connection to the signal source
• 1 x RJ45 output (HDBaseT) CAT cable connection for transmission
• 1 x IR input for receiving signals from the remote control
• 1 x IR output to control the source device
• 1 x USB-B (1.1) port – connection to the computer (signal source) for using the KVM function
• 1 x power supply input (DC 24 V / 1 A), screw connection for external power supply
• 1 x micro USB input – service/firmware update
• 1 x EDID switch

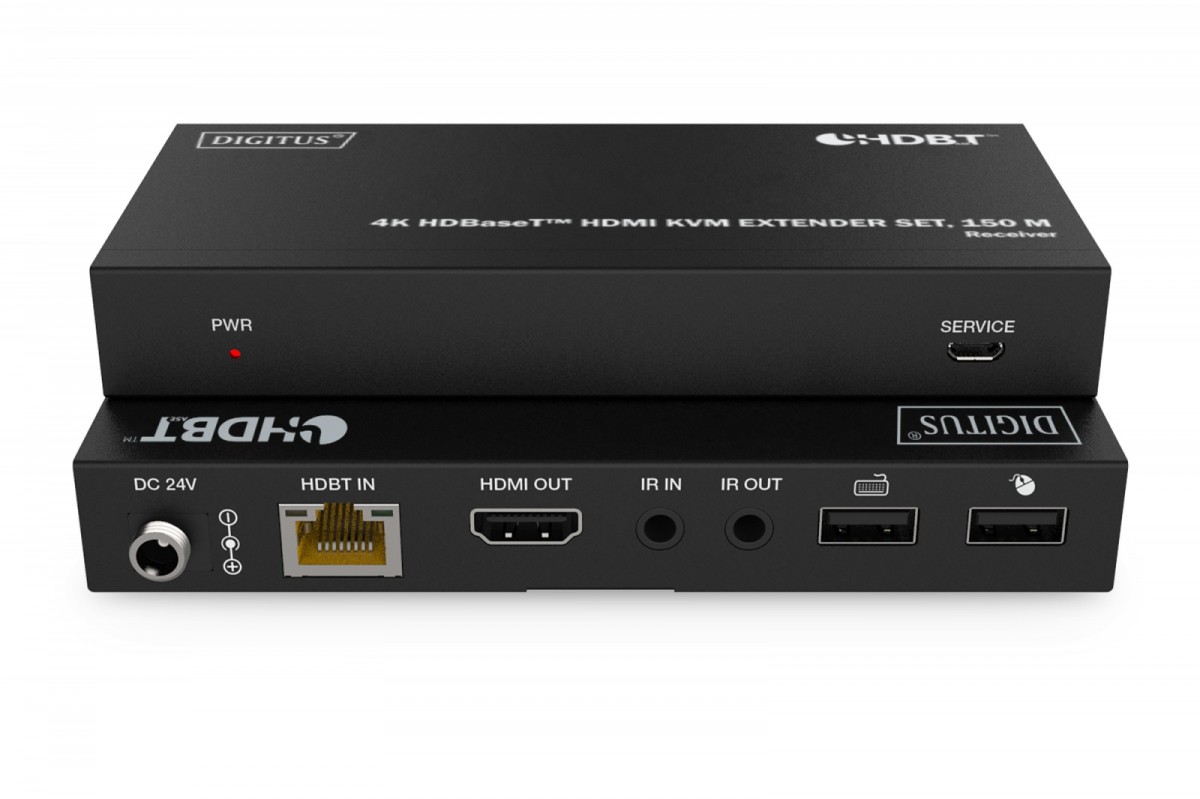

• Receiver module connectors:
• 1 x HDMI out (4K/60Hz) connector for output device
• 1 x RJ45 input – connecting a CAT cable for transmission
• 1 x IR input for receiving signals from the remote control
• 1 x IR output to control the source device
• 2 x USB-A port (1.1) – for connecting a mouse and keyboard
• 1 x power supply input (DC 24 V / 1 A), screw connection for external power supply
• 1 x micro USB input – service/firmware update
• HDMI 2.0b / HDCP 2.2
• USB 1.1
• HDR, HDR10, HDR10+, DolbyVision, HLG
• Surge Protection (ESD)
• Working temperature: 0-40°
• Power consumption: approx. 10 W
