Περιγραφή
ΔΙΑΚΟΠΤΗΣ LANBERG 16X 100MB POE+/2X COMBO ΜΗ ΔΙΑΧΕΙΡΙΖΟΜΕΝΟ RACK 19" GIGABIT ETHERNET 250W
Η ΤΡΟΦΟΔΟΣΙΑ ΔΕΝ ΕΙΝΑΙ ΠΡΟΒΛΗΜΑ ΓΙΑ ΑΥΤΟΝ: ΑΠΛΟΣ ΚΑΙ ΛΕΙΤΟΥΡΓΙΚΟΣ ΔΙΑΚΟΠΤΗΣ LANBERG POE+
Ο διακόπτης PoE+ είναι μια απαραίτητη ενεργή συσκευή σε κάθε δομή δικτύου που χρησιμοποιεί μετάδοση ισχύος μέσω δομημένης καλωδίωσης. Το RSFE-16P-2C-250 είναι αφιερωμένο σε όλους τους τύπους εγκαταστάσεων: οικιακές, επαγγελματικές, χαμηλού ρεύματος, δίκτυα παρακολούθησης, IP, VoIP, δίκτυα καλωδιακής τηλεόρασης και, ειδικότερα, μπορεί να χρησιμοποιηθεί σε υποδομές συναγερμού, πυρασφάλειας και ελέγχου πρόσβασης.
Εκτός από την κύρια λειτουργία του διακόπτη, η οποία είναι η υποστήριξη της κίνησης των πλαισίων Ethernet μεταξύ των θυρών, παρέχει επίσης ισχύ σε κάθε συσκευή στο πρότυπο PoE/PoE+ – 802.3af και at. Αυτό καθιστά δυνατή την παροχή έως και 250 W ισχύος στις συσκευές συνολικά. Και όλα αυτά μαζί με ταυτόχρονη μετάδοση δεδομένων σε αυτές.
Αυτό εξοικονομεί πόρους, χώρο και τον χρόνο που θα χρειαζόταν για την εγκατάσταση μιας ξεχωριστής ηλεκτρικής και δικτυακής εγκατάστασης. Αυτό είναι ιδιαίτερα σημαντικό εάν το δίκτυο είναι διασκορπισμένο και οι τελικές συσκευές του δεν έχουν πρόσβαση σε πηγή ενέργειας, ακόμη περισσότερο εάν είναι τοποθετημένες σε εξωτερικό χώρο.
ΛΥΣΗ ΧΩΡΙΣ ΣΥΜΒΙΒΑΣΜΟΥΣ – ΠΡΑΓΜΑΤΙΚΟΣ ΠΡΟΫΠΟΛΟΓΙΣΜΟΣ POE: 250W
Ο διακόπτης είναι εξοπλισμένος με συνολικά 18 θύρες, συμπεριλαμβανομένων 16 θυρών PoE+ (Fast Ethernet) και 2 θυρών Uplink (Combo Gigabit). Ο προσεγμένος σχεδιασμός και η προσοχή στην ποιότητα των εξαρτημάτων παρέχουν στον χρήστη έως και 250 W συνολικής πραγματικής ισχύος για τις τελικές συσκευές, πράγμα που σημαίνει ότι έως και:
- 16 συσκευές IEEE 802.3af (μέγιστο 15 W ανά θύρα) ή
- 8 συσκευές IEEE 802.3at (μέγιστο 30 W ανά θύρα)
Οι υπόλοιπες 2 θύρες (Uplink) προορίζονται για την ανταλλαγή δεδομένων μεταξύ των 16 θυρών PoE+ και εξωτερικών συσκευών. Στην περίπτωση συστημάτων παρακολούθησης/ελέγχου, αυτό είναι ιδιαίτερα χρήσιμο, καθώς επιτρέπει στον χρήστη να εγγράφει βίντεο από κάμερες στο DVR, ενώ ταυτόχρονα καθιστά τη ροή διαθέσιμη περαιτέρω (στη δεύτερη θύρα), π.χ. στο τοπικό δίκτυο ή στο Διαδίκτυο.
ΕΞΥΠΝΗ ΛΕΙΤΟΥΡΓΙΑ ΑΠΟΣΥΝΔΕΣΗΣ ΘΥΡΑΣ POE
Δεν είναι πάντα πλήρως γνωστό πώς θα συμπεριφερθεί ένας διακόπτης όταν ξεπεραστεί ο διαθέσιμος προϋπολογισμός PoE. Υπάρχουν αρκετές πιθανότητες: η θύρα που υπερβαίνει τον προϋπολογισμό θα αποσυνδεθεί ή μια τυχαία θύρα ή η θύρα που συνδέθηκε πιο πρόσφατα θα αποσυνδεθεί. Στην τελευταία περίπτωση, ποια θα είναι η σειρά τους μετά τη διακοπή ρεύματος και την αποκατάστασή της όταν όλοι είναι ταυτόχρονα συνδεδεμένοι στον διακόπτη;
Η Lanberg εισήγαγε μια καινοτόμο λύση στους διακόπτες της σειράς RS, η οποία, χάρη στην απλότητα της αρχής λειτουργίας, εξαλείφει τυχόν αμφιβολίες σχετικά με τους μηχανισμούς λειτουργίας των θυρών.
Τη στιγμή που ξεπεραστεί ο προϋπολογισμός PoE (π.χ. από μια συσκευή συνδεδεμένη στη θύρα 1), ο διακόπτης θα ξεκινήσει την αποσύνδεση των θυρών PoE ξεκινώντας από τον μεγαλύτερο αριθμό μέχρι το άθροισμα των φορτίων να μην υπερβαίνει τον διαθέσιμο προϋπολογισμό, διατηρώντας έτσι τη λειτουργία των άλλων θυρών άθικτη. Αυτές που αποσυνδέονται θα παραμείνουν σε αυτήν την κατάσταση μέχρι να μειωθεί το φορτίο PoE.
Αυτή η λειτουργία προορίζεται κυρίως για απαιτητικές εφαρμογές που δίνουν έμφαση στην ασφάλεια και τη συνέχεια της λειτουργίας, όπου ορισμένες συσκευές πρέπει να λειτουργούν συνεχώς ανεξάρτητα από την κατάσταση. Σε τέτοιες περιπτώσεις, οι διακόπτες Lanberg θα επιτρέψουν στον χρήστη να προστατεύσει ευαίσθητες συσκευές συνδέοντάς τες στις θύρες με τον χαμηλότερο αριθμό.
ΛΕΙΤΟΥΡΓΙΑ ΕΠΕΚΤΑΣΗΣ ΕΩΣ 250 ΜΕΤΡΑ ΜΕ VLAN
Σύμφωνα με το πρότυπο, οι διακόπτες παρέχουν τη δυνατότητα στις συσκευές να λειτουργούν σε απόσταση έως και 100 m σε ένα μόνο τμήμα καλωδίου. Ωστόσο, μερικές φορές αποδεικνύεται ότι λόγω του εκτεταμένου δικτύου κορμού και του πολύπλοκου περιβάλλοντος, απαιτείται μια μη τυποποιημένη λύση που υπερβαίνει το πρότυπο κατά την ανάπτυξη της καλωδίωσης και του δικτύου. Στην περίπτωση λύσεων παρακολούθησης, αυτό είναι ένα αρκετά συνηθισμένο πρόβλημα, που συνήθως προκύπτει από πολύ μεγάλη απόσταση μεταξύ της συσκευής διανομής και της τελικής συσκευής.
Οι διακόπτες Lanberg διαθέτουν λειτουργία που επιτρέπει τη μετάδοση δεδομένων (μέγιστο 10 Mb/s) και τροφοδοσία PoE+ έως 250 m σε ένα τμήμα καλωδίου με τη λειτουργία διαχωρισμού θυρών PoE μεταξύ τους (VLAN). Απλώς μετακινήστε το κουμπί στη θέση "PoE+ Extend 250m" στο πλαίσιο για να παρέχετε λειτουργία σε μεγαλύτερη απόσταση και διαχωρισμό για τις θύρες 1 ~ 16.
Η λύση έχει εισαχθεί για συστήματα παρακολούθησης και IP καθώς και για συστήματα ελέγχου πρόσβασης, ειδικά εάν οι τερματικές συσκευές βρίσκονται σε εξωτερικούς χώρους χωρίς τη δυνατότητα εγκατάστασης πρόσθετων σημείων διανομής δικτύου.
Προστασία από υπερτάσεις 6 kV
Ο ίδιος ο διακόπτης, καθώς και οι συσκευές που είναι συνδεδεμένες σε αυτόν, εκτίθενται επανειλημμένα σε διάφορους κινδύνους, συμπεριλαμβανομένων των κεραυνικών εκκενώσεων, οι οποίες μπορούν να ρέουν μέσω καλωδίων ρεύματος και δικτύου.
Λαμβάνοντας υπόψη την ασφάλεια των συσκευών καθώς και των χρηστών τους, η Lanberg έχει εξοπλίσει τον διακόπτη με ενσωματωμένο κύκλωμα προστασίας από εκφόρτιση, το οποίο εγγυάται προστασία 6 kV για όλες τις θύρες, μειώνοντας αποτελεσματικά τις ζημιές τους λόγω υπερτάσεων τάσης.
Υπό κανονικές συνθήκες, η εργασία στο δίκτυο θα συνεχιστεί αδιάλειπτα, ο διακόπτης θα συνεχίσει να λειτουργεί χωρίς διακοπές και ο χρήστης θα αποκτήσει ασφάλεια όσον αφορά τη συσκευή και την υποδομή.

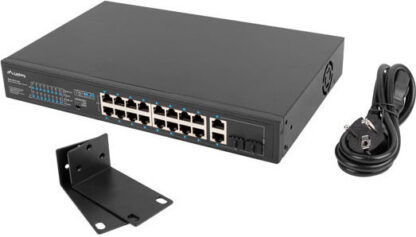

ΣΕΤ ΤΟΠΟΘΕΤΗΣΗΣ ΠΕΡΙΛΑΜΒΑΝΕΤΑΙ – ΑΥΤΙΑ ΤΟΠΟΘΕΤΗΣΗΣ 19"
Η σειρά διακοπτών RS χαρακτηρίζεται όχι μόνο από την ποιότητα κατασκευής, την απλότητα χρήσης, τη λειτουργικότητα της συσκευής, αλλά και από τη συμπληρωματικότητα όσον αφορά τη συναρμολόγηση και τα παρεχόμενα αξεσουάρ, όπου είναι δυνατόν.
Η Lanberg παρουσίασε ένα σετ αξεσουάρ για ευέλικτη τοποθέτηση των διακοπτών της. Το RSFE-16P-2C-250 συνοδευόταν από ωτία τοποθέτησης για 19 ντουλάπια και ένα σετ βιδών τοποθέτησης (εκτός από τις βίδες M6). Αυτό επιτρέπει ευρύτερη εφαρμογή και μεγαλύτερη ελευθερία εγκατάστασης των διακοπτών της σειράς RS.
Description LANBERG SWITCH 16X 100MB POE+/2X COMBO UNMANAGED RACK 19″ GIGABIT ETHERNET 250W POWER SUPPLY IS NOT A PROBLEM FOR HIM: SIMPLE AND FUNCTIONAL LANBERG POE+ SWITCH The PoE+ switch is an indispensable active device in every network structure using power transmission through structured cabling. RSFE-16P-2C-250 is dedicated to all types of installations: home, business, low-current, monitoring, IP, VoIP, cable TV networks, and in particular can be used in alarm, fire and access control infrastructure. In addition to the primary function of the switch, which is to support the movement of Ethernet frames between ports, it also provides power to each device in the PoE/PoE+ standard – 802.3af and at. This makes it possible to supply up to 250 W of power to devices in total. And all this together with simultaneous data transmission to them. This saves resources, space and the time it would take to install a separate electrical and network installation. This is particularly important if the network is dispersed and its end devices do not have access to a power source, even more so if they are mounted outdoors. NO-COMPROMISE SOLUTION – REAL POE BUDGET: 250W The switch is equipped with a total of 18 ports, including 16 PoE+ ports (Fast Ethernet) and 2 Uplink ports (Combo Gigabit). The thoughtful design and attention to component quality provides the user with up to 250 W of total real power for end devices, which means that up to:
- 16 IEEE 802.3af devices (max. 15 W per port) or
- 8 IEEE 802.3at devices (max. 30 W per port)
The remaining 2 ports (Uplink) are dedicated for data traffic exchange between the 16 PoE+ ports and external devices. In the case of monitoring/control systems, this is particularly useful, as it allows the user to record video from cameras to the DVR while simultaneously making the stream available further (on the second port), e.g. in the local network or on the Internet. INTELLIGENT POE PORT DISCONNECT FUNCTION It is not always fully known how a switch will behave when the available PoE budget is exceeded. There are several possibilities: the port which exceeds the budget will be disconnected, or a random port or the most recently connected port will be disconnected. In the last case, what will be their order after power failure and its restoration when all of them are simultaneously connected to the switch? Lanberg has introduced an innovative solution in the RS series switches, which, thanks to the simplicity of the operating principle, eliminates any doubts as to the mechanics of port operation. At the moment, when the PoE budget is exceeded (e.g. by a device connected to port 1), the switch will start disconnecting PoE ports starting from the highest number until the sum of loads does not exceed the available budget; keeping the operation of other ports intact. Those that are disconnected will remain in this state until the PoE load decreases. This function is primarily dedicated to demanding applications that place emphasis on security and continuity of operation, where some devices must operate continuously regardless of the situation. In such cases Lanberg switches will allow the user to protect sensitive devices by connecting them to the lowest numbered ports. EXTEND MODE UP TO 250 METRES WITH VLAN According to the standard switches provide the possibility for devices to work at a distance of up to 100 m on a single section of cable. However, sometimes it turns out that due to the extensive backbone network and complex environment, a non-standard solution that goes beyond the standard is required when developing the cabling and network. In the case of monitoring solutions this is a fairly common problem, most often resulting from too large a distance between the distribution device and the end device. Lanberg switches have a function enabling data transmission (max. 10 Mb/s) and PoE+ power supply up to 250 m on one cable section with the function of PoE ports separation between each other (VLAN). Simply toggle the button to the “PoE+ Extend 250m” position on the chassis to provide longer distance operation and separation for ports 1 ~ 16. The solution has been introduced for monitoring and IP as well as access control systems, especially if the end devices are located outdoors without the possibility of installing additional network distribution points. 6 kV surge protection The switch itself, as well as the devices connected to it, are repeatedly exposed to various hazards, including lightning discharges, which can flow through both power and network cables. Keeping in mind the safety of the devices as well as their users, Lanberg has equipped the switch with an integrated discharge protection circuit, guaranteeing 6 kV protection for all ports, effectively reducing their damage due to voltage surges. Under standard conditions the work in the network will continue uninterrupted, the switch will continue to work without any interruptions and the user gains safety of the device and infrastructure. MOUNTING SET INCLUDED – 19″ MOUNTING EARS The RS switch series is characterised not only by quality of workmanship, simplicity of use, functionality of the device, but also complementarity in terms of assembly and supplied accessories where possible. Lanberg has introduced a set of accessories for versatile mounting of its switches. RSFE-16P-2C-250 came with mounting ears for 19 cabinets and a set of mounting screws (except M6). This enables wider application and greater freedom of installation of RS series switches.
1211
1215
1217
1233
1241
21357
1271
1306
4980
1253
1247
4778
11459
1266
Throughput 3
Forwarding rate 1
MAC address table size 1
Supported protocols and standards
- IEEE 802.3af PoE
- IEEE 802.3at PoE+
- IEEE 802.3i 10Base-T
- IEEE 802.3u 100Base-TX
- IEEE 802.3x (Flow-Control)
2638
1229
1228
Power consumption 2
Power supply
- Mains (230V)
- PoE: PoE, PoE+
- Supported PoE standards: 802.3af, 802.3at
- Maximum power per port: 30 W
- Total PoE budget: 250 W
Dimensions 208 x 320 x 45 mm
Weight 1
Other features
- Protection class: IP20
- Cooling: Vents, Passive
- Operation signalling: LED
- Data communication height: 1 U
- Number of screws required: 4
25607
