Περιγραφή

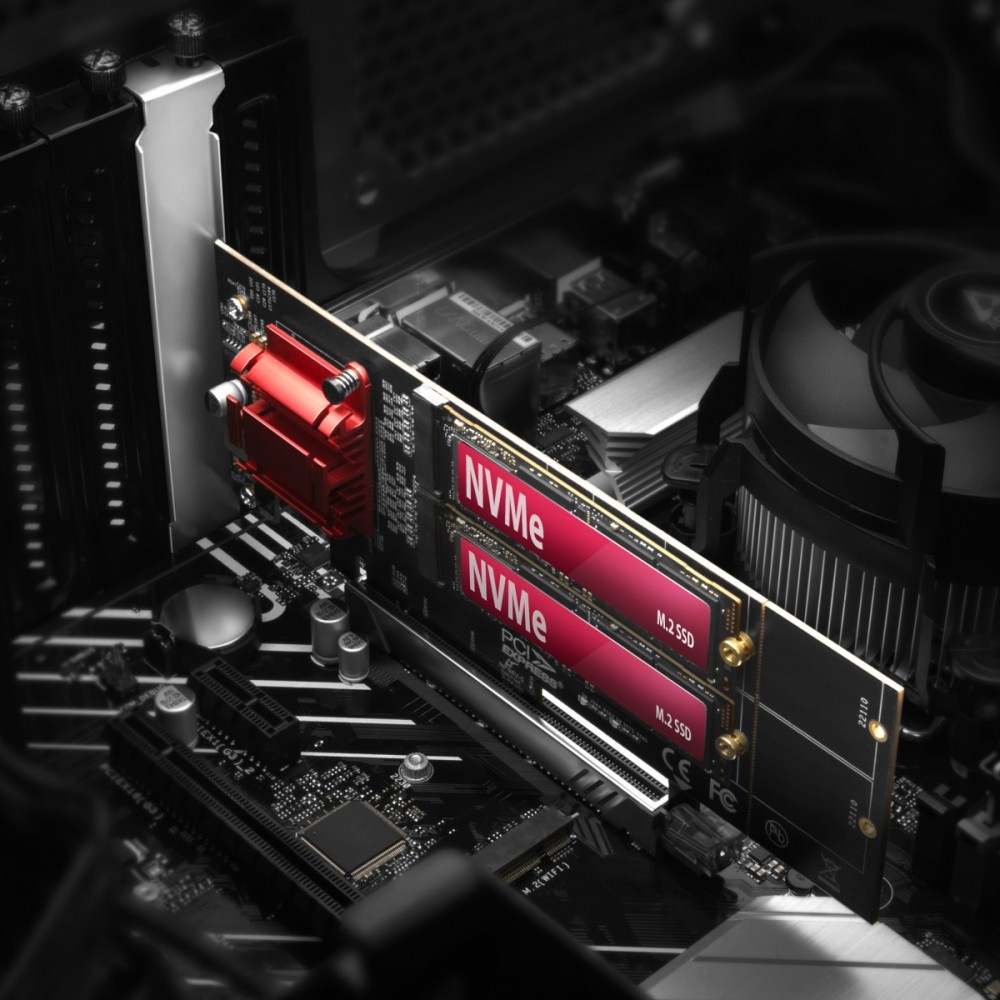

Ο ελεγκτής PCI-Express AXAGON PCEM2-ND επιτρέπει τη σύνδεση δύο δίσκων SSD M.2 σε έναν επιτραπέζιο υπολογιστή και υποστηρίζει επίσης λειτουργία RAID. Η υψηλής ποιότητας κατασκευή, το συμπαγές μέγεθος και ο καλά μελετημένος σχεδιασμός καθιστούν τον προσαρμογέα ιδανική επιλογή για την αναβάθμιση ενός επιτραπέζιου υπολογιστή που δεν είναι εξοπλισμένος με υποδοχή M.2. Θα χρησιμοποιηθεί επίσης σε περίπτωση έλλειψης υποδοχών M.2.
Ο προσαρμογέας είναι καθολικός – συμβατός με οποιαδήποτε μητρική πλακέτα και θα λειτουργήσει σε μητρικές πλακέτες χωρίς υποστήριξη PCI-Express Bifurcation. Το ποιοτικό τσιπ της εταιρείας Asmedia βρίσκεται πίσω από αυτή τη μοναδική λειτουργικότητα. Χάρη στη διεπαφή PCI-Express 3.0 που είναι συμβατή με υποδοχές x8 και x16, μπορούν να επιτευχθούν μέγιστες ταχύτητες μετάδοσης έως και 4000 MB/s (4 GB/s).

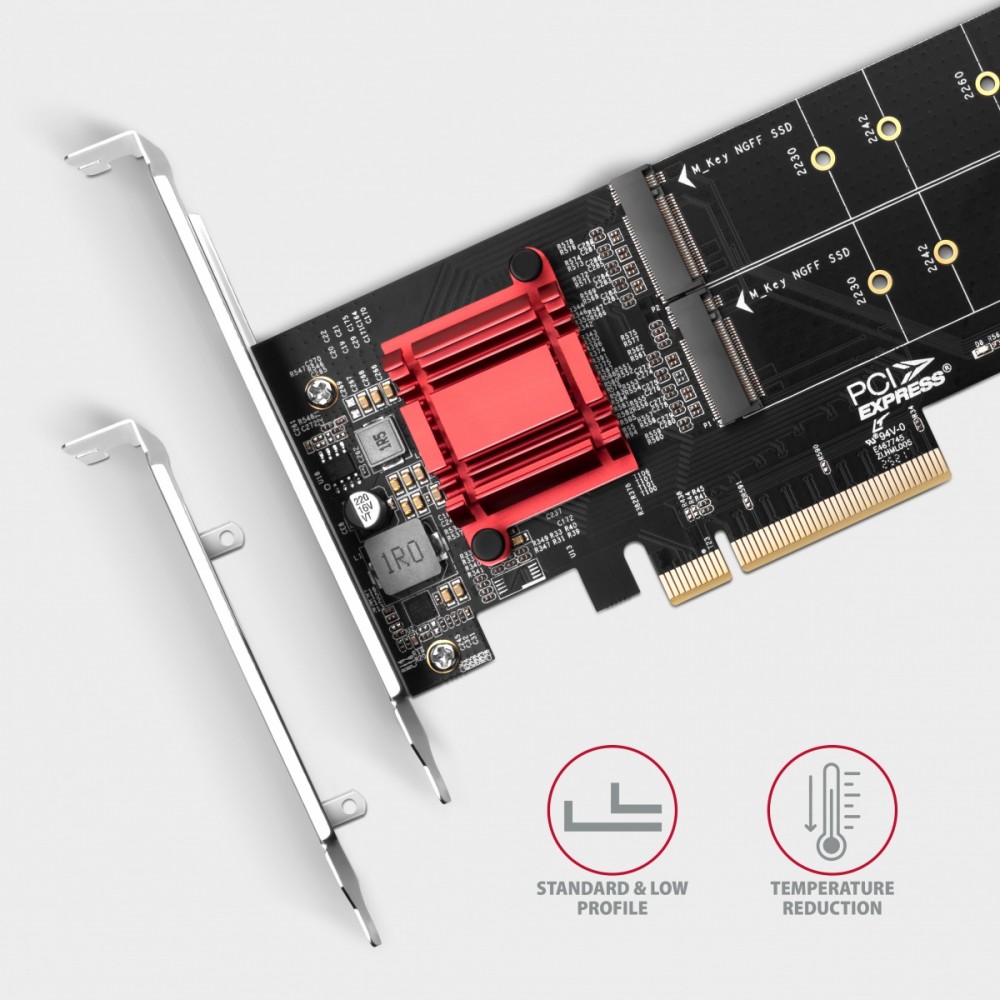

Ο προσαρμογέας υποστηρίζει τη χρήση δίσκων SSD NVMe (PCI-Express) M.2, τόσο μονής όσο και διπλής όψης. Η μείωση της χωρητικότητας του δίσκου SSD δεν έχει περιορισμό και μπορούν να χρησιμοποιηθούν κάρτες M.2 με μέγεθος έως 22 x 110 mm. Όταν τοποθετούνται δίσκοι μικρότεροι από 22110, το πίσω μέρος της κάρτας μπορεί να αποσπαστεί για να χωρέσει σε μια μικρή περιοχή. Η συσκευασία περιέχει επίσης μια βάση χαμηλού προφίλ για την τοποθέτηση του προσαρμογέα σε θήκες χαμηλού προφίλ. Η κάρτα ελεγκτή M.2 διαθέτει επίσης ενσωματωμένη κλειδαριά υποδοχής PCI-Express για καλύτερο κράτημα στην υποδοχή PCIe. Η κλειδαριά μπορεί εύκολα να σπάσει εάν χρειαστεί.

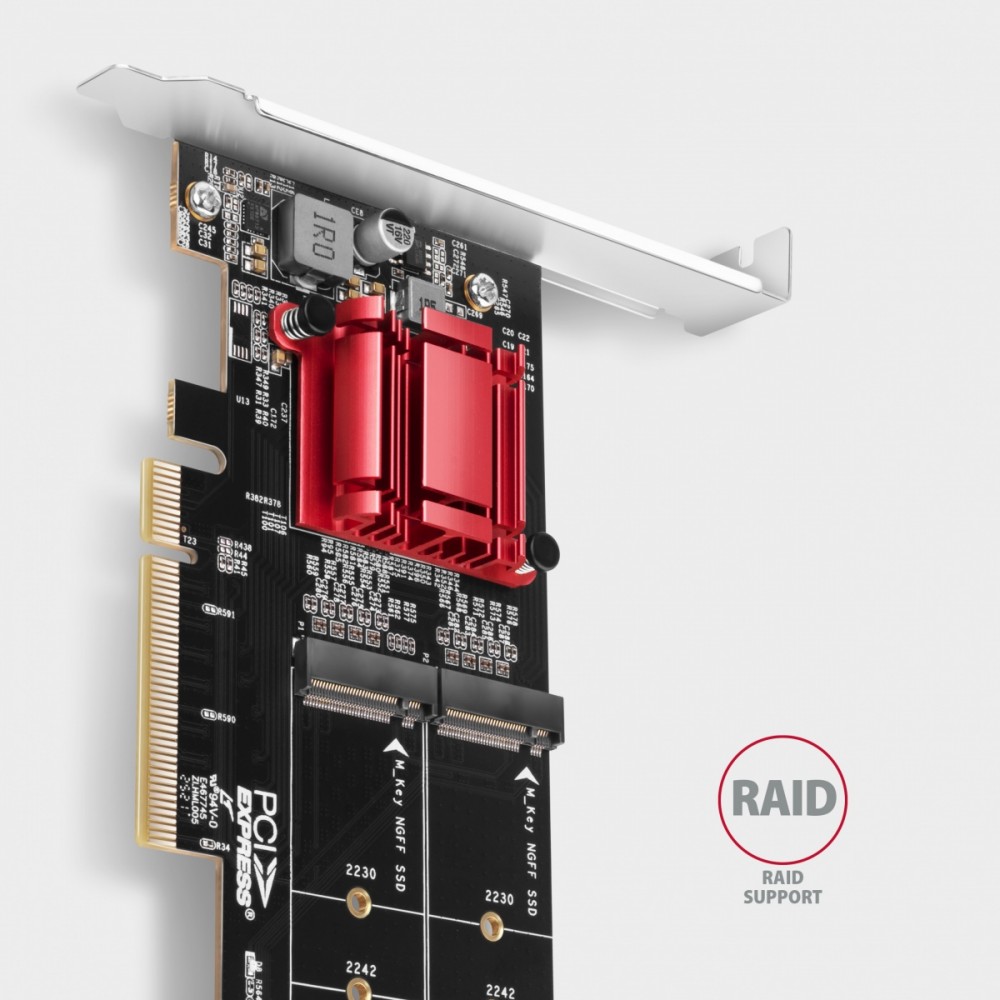

Ο προσαρμογέας PCIe υποστηρίζει SW RAID, το οποίο μπορεί να δημιουργηθεί χρησιμοποιώντας κατάλληλο λογισμικό ή χρησιμοποιώντας ενσωματωμένα εργαλεία στο λειτουργικό σύστημα. Ρυθμίζοντας το RAID 1, μπορείτε να επιτύχετε αποτελεσματική προστασία δεδομένων χρησιμοποιώντας κατοπτρισμό.
Το τσιπ ψύχεται από μια ισχυρή παθητική ψύκτρα. Ψύκτρες πλάτους έως 22 mm μπορούν να χρησιμοποιηθούν για την ψύξη δίσκων M.2, όπως οι ψύκτρες AXAGON M.2 CLR-M2L3 , CLR-M2L6 και CLR-M2L10 . Η ένδειξη LED υποδεικνύει σύνδεση ή μεταφορά δεδομένων στην υποδοχή M.2. Η εγκατάσταση είναι εντελώς αυτόματη, ο καθένας μπορεί να την χειριστεί.
Εισαγωγή:
Διεπαφή PCI-Express 3.0, συμβατή με PCI-Express: 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a.
Αριθμός γραμμών: 8 λωρίδων, συμβατό με υποδοχές PCIe x8 / x16.
Παραγωγή:
2x υποδοχή NGFF 75 ακίδων με κλειδί M για την εγκατάσταση ενός δίσκου SSD NVMe (PCI-Express) M.2.
Άλλα χαρακτηριστικά:
Πλήρης υποστήριξη Plug and Play.
Ταυτόχρονη λειτουργία και των δύο δίσκων ακόμη και σε μητρικές πλακέτες χωρίς υποστήριξη PCIe Bifurcation.

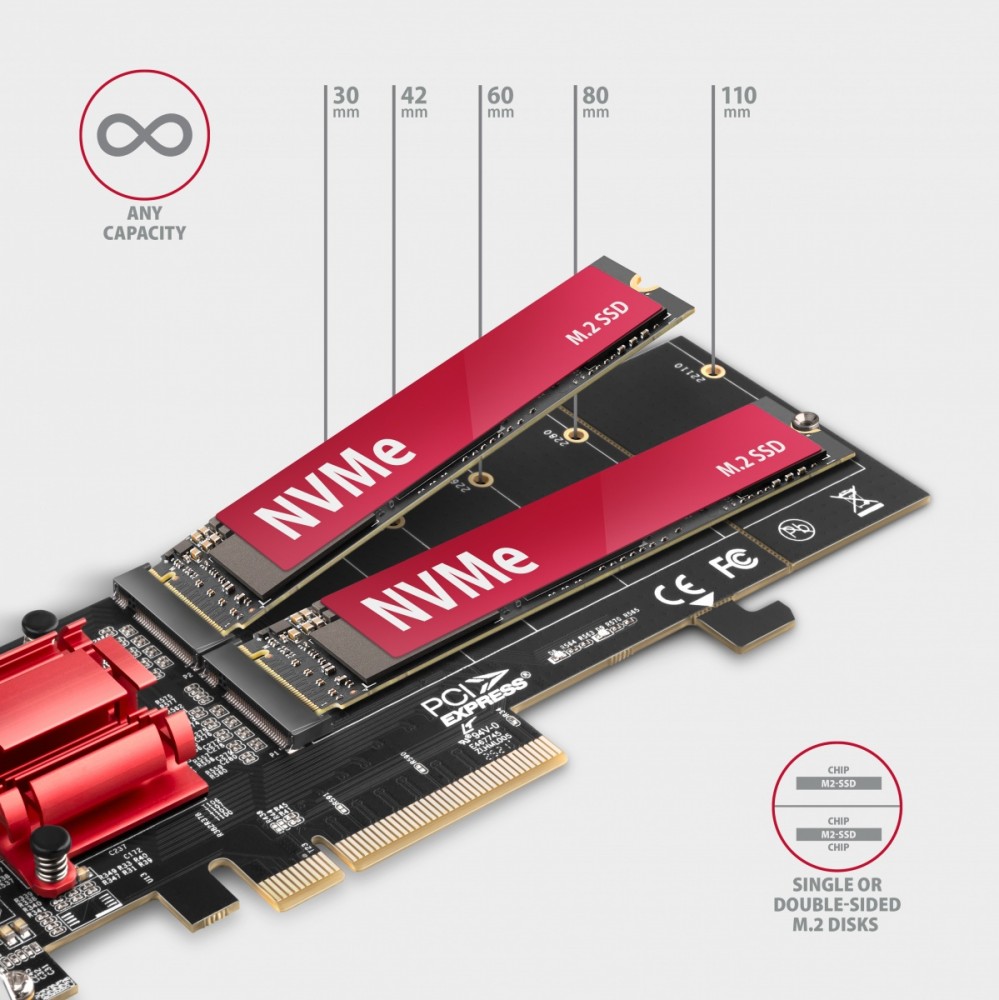

Υποστήριξη δίσκων M.2 με μεγέθη 2230, 2242, 2260, 2280 και 22110 mm.
Το αποσπώμενο πίσω μέρος της κάρτας επιτρέπει τη χρήση σε μικρούς χώρους. Σε αυτήν την περίπτωση, ο δίσκος 22110 δεν μπορεί να τοποθετηθεί.
Υποστήριξη δίσκων SSD NVMe (PCI-Express) M.2 με κλειδί M ή κλειδί B+M χωρίς μέγιστο όριο χωρητικότητας.
Υποστήριξη δίσκων M.2 μονής και διπλής όψης.
Υποστήριξη εκκίνησης από κάρτα SSD.
Το πραγματικό εύρος ζώνης / ρυθμός μετάδοσης του κουτιού είναι περίπου 3500 MB/s (3,5 GB/s), και δίνεται από τα όρια της διεπαφής PCI-Express 3.0.
Υποστήριξη λογισμικού RAID – σας επιτρέπει να δημιουργείτε λογισμικό RAID χρησιμοποιώντας κατάλληλο λογισμικό ή εργαλεία στο λειτουργικό σύστημα.
Ενσωματωμένη κλειδαριά υποδοχής PCI-E για καλύτερο κράτημα της κάρτας. Μπορεί να σπάσει εάν είναι απαραίτητο.
Δυνατότητα τοποθέτησης ψύκτρων σε δίσκους και στις δύο υποδοχές. Το μέγιστο πλάτος ψύκτρας είναι 22 mm – συμβατό με ψύκτρες AXAGON CLR-M2L3, CLR-M2L6 και CLR-M2L10.
Δεν απαιτείται εγκατάσταση προγράμματος οδήγησης.
Ο προσαρμογέας τροφοδοτείται απευθείας από τον δίαυλο PCI-Express, δεν απαιτείται εξωτερική τροφοδοσία ρεύματος.
Η διπλή ένδειξη LED υποδεικνύει τη σύνδεση ή τη μεταφορά δεδομένων σε υποδοχές M.2.
Διαστάσεις: 180 x 64 x 20 χιλ.
Βάρος: 75 γρ.
Υποστηριζόμενα λειτουργικά συστήματα:
MS Windows 7 / 8 / 8.1 / 10 / 11 και νεότερες εκδόσεις, Windows Server 2008 R2 / 2012 / 2016 / 2019 / 2022 και νεότερες εκδόσεις (υποστηρίζονται όλες οι εκδόσεις 32 και 64 bit των Windows) και Linux με πυρήνα 2.6.31 και νεότερες εκδόσεις.
Σημείωση: όταν χρησιμοποιούνται Windows 7, είναι απαραίτητο να ελέγξετε την υποστήριξη του λειτουργικού συστήματος και τη διαθεσιμότητα προγραμμάτων οδήγησης με τον κατασκευαστή του M.2 SSD.

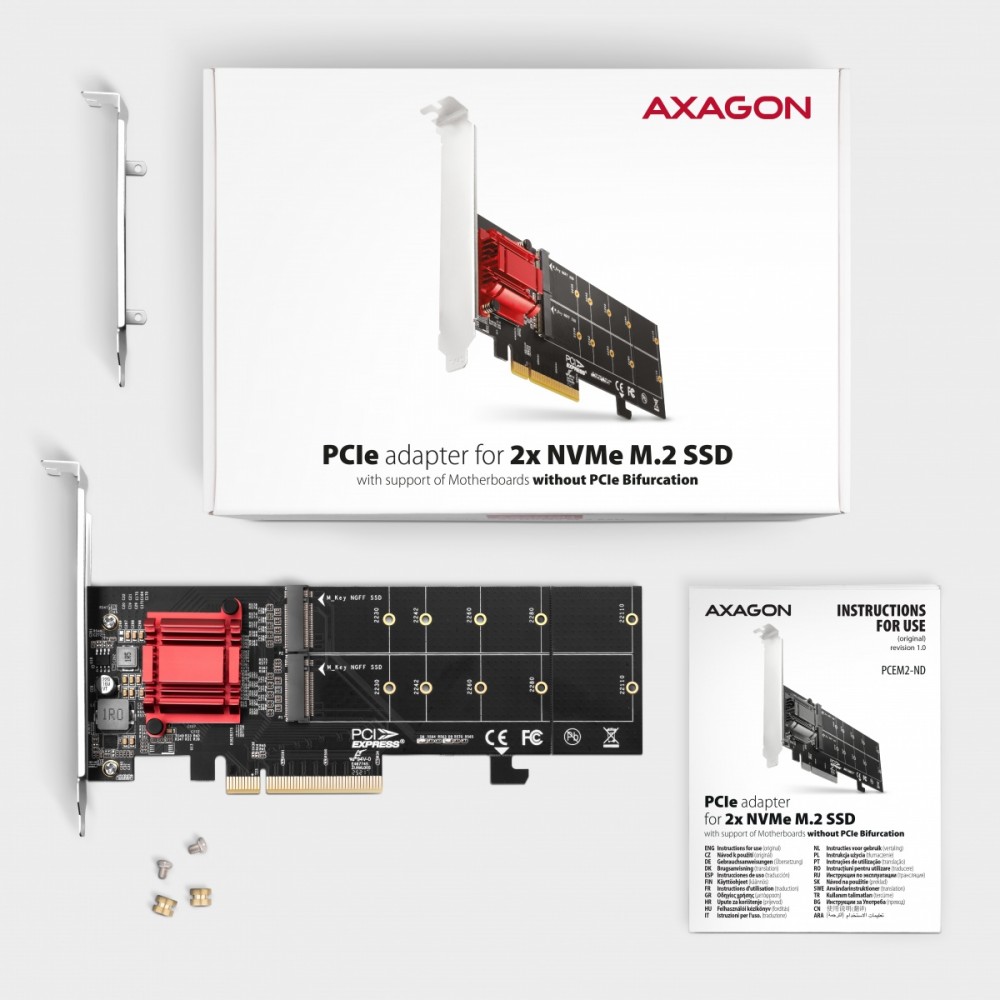

Η συσκευασία περιέχει:
Προσαρμογέας PCI-Express με τυπική βάση στήριξης,
βραχίονας χαμηλού προφίλ,
υλικό στήριξης,
έντυπο εγχειρίδιο εγκατάστασης σε CZ / DE / DK / ENG / ESP / FIN / FR / GR / HR / HU / IT / NL / PL / PT / RO / RU / SK / SWE / TR / BG / CN / ARA,
συσκευασμένο σε χαρτόνι.
Description The PCI-Express AXAGON PCEM2-ND controller allows connecting two M.2 SSD disks to a desktop computer and also supports a RAID function. High-quality construction, compact size and well thought-out design make the adapter an ideal choice for upgrading a desktop computer that is not equipped with an M.2 slot. It will also be used in case of lack of M.2 slots. The adapter is universal – compatible with any motherboard and will work on motherboards without PCI-Express Bifurcation support. The quality chip of the Asmedia company is behind this unique functionality. Thanks to PCI-Express 3.0 interface compatible with x8 and x16 slots a maximum transmission rates up to 4000 MB/s (4 GB/s) can be achieved. The adapter supports the use of NVMe (PCI-Express) M.2 SSD disks, both one-sided and double-sided ones. The reduction does not have a limitation of SSD disk capacity and M.2 cards with a size up to 22 x 110 mm can be used. When fitted with disks shorter than 22110, the back of the card can be detached to fit in a small area. The package also contains a low profile bracket for mounting the adapter into low profile cases. The M.2 controller card also has an integrated PCI-Express slot lock for better grip in the PCIe slot. The lock can be easily broken off if needed. The PCIe adapter supports SW RAID, which can be created using suitable software or using integrated tools in the OS. By setting up RAID 1, you can achieve effective data protection using mirroring. The chip is cooled by a powerful passive heatsink. Heatsinks up to 22 mm wide can be used to cool down M.2 disks, AXAGON M.2 heatsinks CLR-M2L3, CLR-M2L6 and CLR-M2L10 are suitable. The LED indication indicates connection or data transfer in the M.2 slot. The installation is completely automatic, everyone can handle it. Input: PCI-Express 3.0 interface, compatible with a PCI-Express: 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a. Number of lines: 8-Lane, compatible with x8 / x16 PCIe slots. Output: 2x NGFF 75-pin M-key slot to install an NVMe (PCI-Express) M.2 SSD disk. Other features: Full Plug and Play support. Simultaneous operation of both disks even on motherboards without PCIe Bifurcation support. Support of M.2 disks with the sizes 2230, 2242, 2260, 2280 and 22110 mm. The detachable back of the card allows use in small spaces. In this case, the 22110 disk cannot be mounted. Support of M key or B+M key NVMe (PCI-Express) M.2 SSD disks without a maximum capacity limit. Support of both one-sided and double-sided M.2 disks. Support of booting from an SSD card. The real box bandwidth / transmission rate is around 3500 MB/s (3.5 GB/s), it is given by the limits of the PCI-Express 3.0 interface. RAID SW support – allows you to create software RAID using suitable SW or tools in the operating system. Integrated PCI-E slot lock for better card grip. It can be broken off if necessary. Possibility heatsinks mounting on disks in both slots. Max. heatsink width is 22 mm – compatible with AXAGON CLR-M2L3, CLR-M2L6 and CLR-M2L10 heatsinks. No driver installation required. The adapter is powered directly from the PCI-Express bus, no external power supply required. Double LED indication indicates connection or data transfer in M.2 slots. Dimensions: 180 x 64 x 20 mm. Weight: 75 g. Supported operating systems: MS Windows 7 / 8 / 8.1 / 10 / 11 and later, Windows Server 2008 R2 / 2012 / 2016 / 2019 / 2022 and later (all 32- and 64-bit versions of Windows supported), and Linux with kernel 2.6.31 and higher. Note: when Windows 7 used it is necessary to check OS support and driver availability with the M.2 SSD manufacturer. Package contains: PCI-Express adapter with a standard bracket, low profile bracket, mounting material, printed installation manual in CZ / DE / DK / ENG / ESP / FIN / FR / GR / HR / HU / IT / NL / PL / PT / RO / RU / SK / SWE / TR / BG / CN / ARA, packaged in a cardboard.
19638
3029
19640
Accessories included
- PCI-Express adapter with standard plug
- Low profile herring
- Mounting material
- Printed installation guide
- Packed in a cardboard box
Dimensions 180 x 64 x 20 mm
Weight 7
Other features
- Full Plug and Play support.
- Simultaneous operation of both drives even on motherboards without PCIe bifurcation support.
- Support for M.2 disk sizes – 2230, 2242, 2260, 2280 and 22110 mm.
- The detachable back of the card allows it to be used in small spaces. In this case, disk 22110 cannot be mounted.
- Supporting M-key or B+M-key NVMe (PCI-Express) M.2 SSD without limiting the maximum capacity.
- Support for single-sided and double-sided M.2 drives.
- Support booting from SSD card.
- The actual box throughput/transmission rate is approximately 3500 MB/s (3.5 GB/s), due to the limitations of the USB 3.0 interface.
- SW RAID support – allows you to support software RAID using the appropriate program or tools in the operating system.
- Integrated PCI-E slot lock for better grip of the card. The lock can be easily broken if necessary.
- Possibility to mount heatsinks on the drives in both slots. The maximum width of the radiator is 22 mm – compatible with AXAGON CLR-M2L3, CLR-M2L6 and CLR-M2L10 radiators.
- No driver installation is required.
- The adapter is powered directly from the PCI-Express bus, no external power is required.
- Two LEDs indicate connection or data transfer via the M.2 socket.
Input:
- PCI-Express 3.0 interface compatible with PCI-Express: 4.0 / 3.0 / 2.1 / 2.0 / 1.1 / 1.0a.
- Number of lanes 8-Lane, compatible with PCIe x8 / x16 slots.
Output:
- 2x NGFF 75-pin M-key slot for mounting an NVMe (PCI-Express) M.2 SSD.
25607
